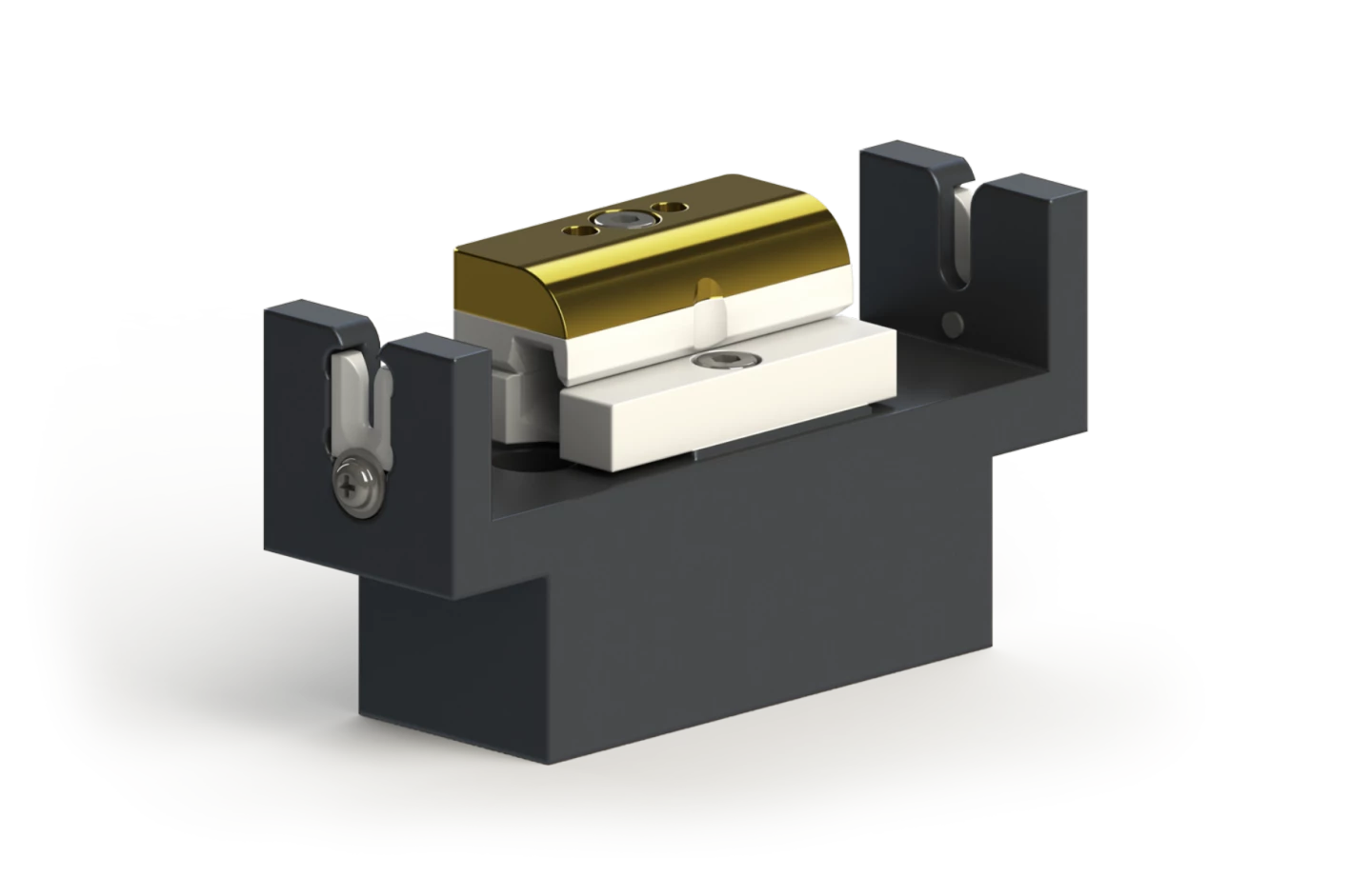

PolyJet-TG TopAir

HEBERLEIN. POLYJET-TG TOPAIR.

Eigenschaften und Vorteile.

Der PolyJet-TG TopAir wird zur Luftverwirbelung von technischen Garnen aus Polyester, Nylon und Polypropylen verwendet, welche beispielsweise bei der Herstellung von Seilen, Geotextilien, Schläuchen, Nähgarnen und Netzen verwendet werden.

Technische Daten.

Einsatzbereich

Wichtiger Hinweis
Für die Wahl der richtigen Produktvariante ist bei diesem Produkt eine Beratung notwendig. Bitte wenden Sie sich an Ihren Ansprechpartner.

Typ	Titer in der Düse [dtex]		Wickel- geschwindigkeit [m/min]	Fadenspannung nach der Düse [cN/dtex]
HN251A/CO33	PES	500 … 1000	… 5000	0.06 … 0.15
	PA	500 … 1000	… 5000	0.06 … 0.15
	PP	400 … 900	… 5000	0.06 … 0.15
HN321A/CO41	PES	600 … 1800	… 5000	0.06 … 0.15
	PA	600 … 1800	… 5000	0.06 … 0.15
	PP	550 … 1500	… 5000	0.06 … 0.15
HN403A/CO52	PES	1000 … 3500	… 5000	0.06 … 0.15
	PA	1000 … 3000	… 5000	0.06 … 0.15
	PP	900 … 2500	… 5000	0.06 … 0.15
HN453A/CO63	PES	2000 … 5000	… 5000	0.06 … 0.15
	PA	2000 … 4500	… 5000	0.06 … 0.15
	PP	1800 … 4000	… 5000	0.06 … 0.15
HN452A/CO62	PES	2500 … 6000	… 5000	0.06 … 0.15
	PA	2500 … 5500	… 5000	0.06 … 0.15
	PP	2200 … 5000	… 5000	0.06 … 0.15
HN520A/CO65	PES	3000 … 7000	… 5000	0.06 … 0.15
	PA	3000 … 6500	… 5000	0.06 … 0.15
	PP	3000 … 6000	… 5000	0.06 … 0.15

PES = Polyesterfasern, PA = Polyamidfasern, PP = PolypropylenfasernAlle Angaben sind unverbindliche Richtwerte.

Luftverbrauch

Typ	Durchmesser Luftkanal	Formel
HN251A/CO33	2.8 mm	q_vn = 3.617 x (p_e + 1)
HN321A/CO41	3.6 mm	q_vn = 5.925 x (p_e + 1)
HN403A/CO52	4.5 mm	q_vn = 9.285 x (p_e + 1)
HN453A/CO63	5.0 mm	q_vn = 11.646 x (p_e + 1)
HN452A/CO62	5.0 mm	q_vn = 11.792 x (p_e + 1)
HN520A/CO65	5.9 mm	q_vn = 15.754 x (p_e + 1)

p_e= Überdruck [bar]q_vn= Luftverbrauch pro Faden [m³/h] (Standardbedingungen nach DIN1343)

Anforderungen Druckluft

Überdruck PolyJet-TG TopAir

3.0 … 8.0 bar

Anforderungen an die Druckluftqualität siehe Druckluftreinheit.
