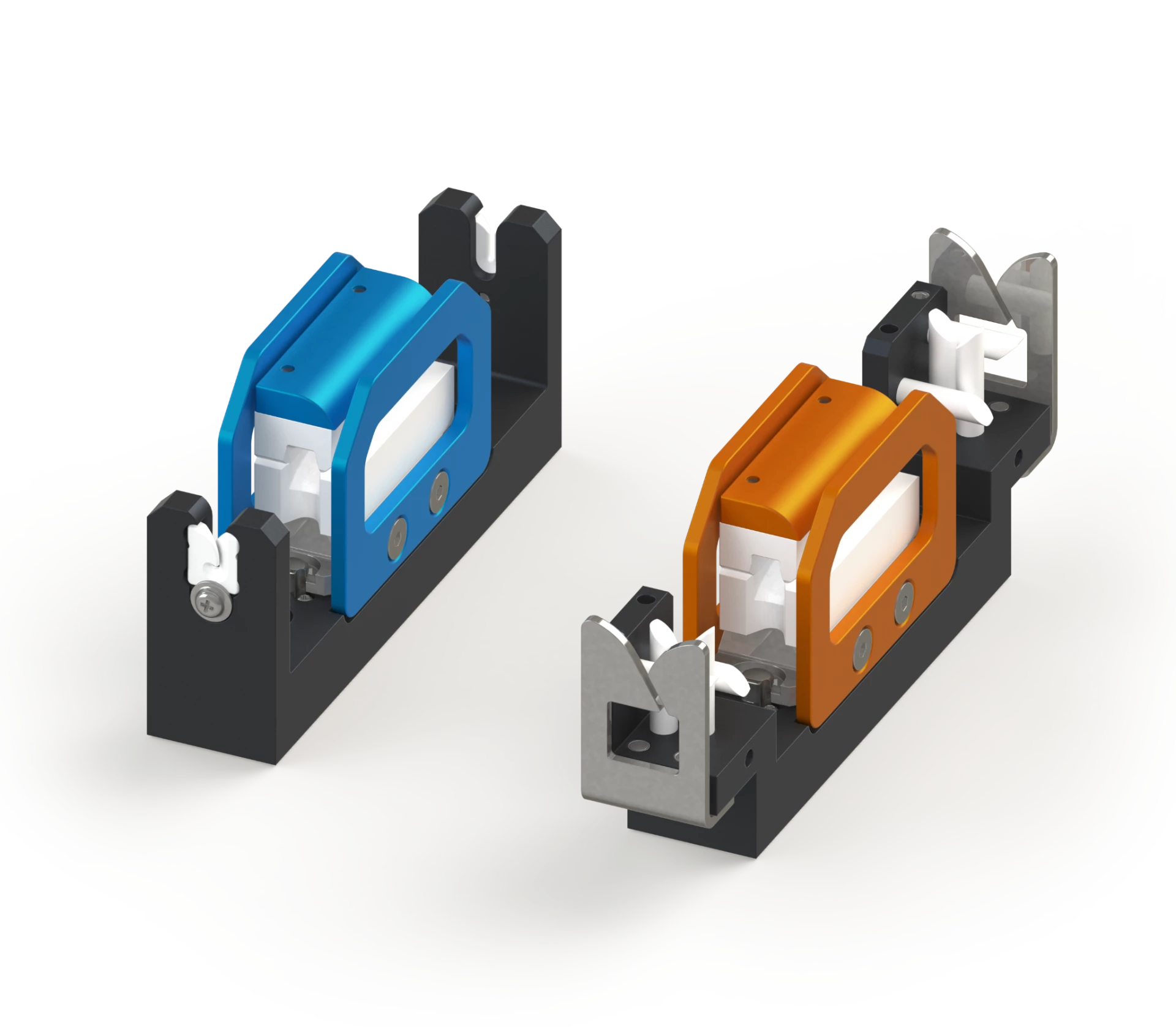

Hochleistung Luftverwirbelungsdüsen für anspruchsvolle, technische Garne. Das einzigartige Schnellbefestigungs-System ermöglicht die Demontage von Düsenpaketen mit nur einer einzigen 180°-Drehung. Der seitliche Einfädelschlitz garantiert höchste Prozesssicherheit. Die kompakte, platzsparende Bauweise sowie der Überrollbügel zum Schutz der Keramik runden das Design ab.
HEBERLEIN. POLYJET-TG-3.
Sortiment.
Serie HP
Stellt gleichmässige Verwirbelungsstellen und -dichte für technische Garne sicher. Je nach Prozess sind durch Druckeinsparung und verbesserte Verwirbelungsleistung Energieeinsparungen bis zu 20% möglich.
Serie HP TopAir
Speziell für hochfeste Garne (HT & HMLS) entwickelt bietet die Serie HP TopAir harte Verwirbelungsstellen sowie gleichmässige Verwirbelungsdichte.
Technische Daten.
Einsatzbereich
|
| Wichtiger Hinweis |
| Typ | Titer in | Wickel- | Fadenspannung |
|---|---|---|---|
| Serie HP – Für normale technische Garne | |||
| HP323A/WP60R | 550 … 1200 | … 3000 | 0.06 … 0.15 |
| HP405A/WP70R | 1000 … 2500 | … 5000 | 0.06 … 0.15 |
| HP454A/WP71R | 1800 … 4000 | … 3000 | 0.06 … 0.15 |
| Serie HP TopAir – Für hochfeste technische Garne | |||
| HP323A/WO60 | 550 … 1500 | … 5000 | 0.06 … 0.15 |
| HP405A/WO70 | 1000 … 3000 | … 6000 | 0.06 … 0.15 |
| HP454A/WO71 | 1800 … 4500 | … 6000 | 0.06 … 0.15 |
Luftverbrauch
| Typ | Durchmesser Luftkanal | Formel |
|---|---|---|
| Serie HP | ||
| HP323A/WP60R | 3.2 mm | qvn = 4.759 x (pe + 1) |
| HP405A/WP70R | 4.0 mm | qvn = 7.437 x (pe + 1) |
| HP454A/WP71R | 4.5 mm | qvn = 9.412 x (pe + 1) |
| Serie HP TopAir | ||
| HP323A/WO60 | 3.6 mm | qvn = 5.925 x (pe + 1) |
| HP405A/WO70 | 4.5 mm | qvn = 9.285 x (pe + 1) |
| HP454A/WO71 | 5.0 mm | qvn = 11.792 x (pe + 1) |
Anforderungen Druckluft
| Überdruck PolyJet-TG-3 | 1.5 … 8.0 bar |
Anforderungen an die Druckluftqualität siehe Druckluftreinheit.
