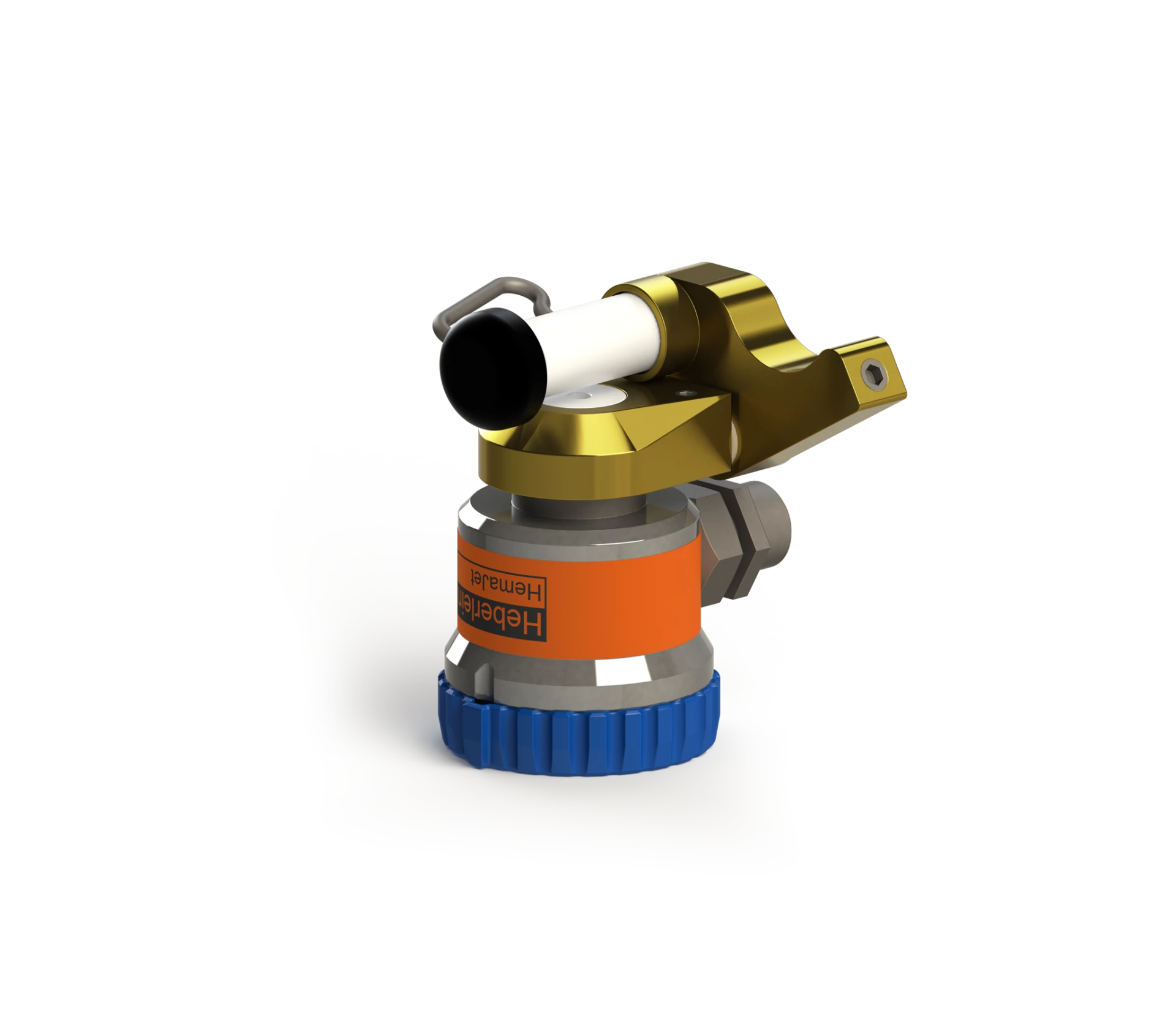

Der HemaJet-EO52 wird bei der Herstellung hochvolumiger luftblastexturierter Garne aus Polyester, Nylon, Polypropylen und Glasfasern verwendet.
HEBERLEIN. HEMAJET-EO52.
Technische Daten.
Einsatzbereich
| Typ | N50/V180 | N70/V180 | N110/V220 | N180/V250 | |
|---|---|---|---|---|---|
| Gesamttiter Zuführung [dtex] | PES/PA PP | 156 … 500 --- | 500 … 1320 78 … 150 | 1300 … 2000 150 … 1300 | 2500 … 3500 1200 … 2500 |
| Gesamttiter Endgarn [dtex] | PES/PA PP Glas | 300 … 850 --- | 850 … 1400 200 … 800 | 1400 … 3200 300 … 2500 … 1500 | 3200 … 6000 2000 … 5000 … 10000 |
| Einzelfilamenttiter [dtex] | 1.5 … 5.5 | 1.5 … 5.5 | 2.2 … 7.0 | 3.0 … 10.0 | |
| Garnüberlieferung | Steher Effekt Einfach/Parallel | 8 … 20 % 60 … 300 % < 30 % | 8 … 20 % 60 … 300 % < 30 % | 8 … 20 % 60 … 300 % < 30 % | 8 … 20 % 60 … 300 % < 30 % |
| Wickelgeschwindigkeit [m/min] | 50 … 500 | 50 … 500 | 50 … 500 | 50 … 500 |
Luftverbrauch
| Typ | Durchmesser Luftkanal | Formel |
|---|---|---|
N50/V180 | 2 x 1.4 mm | qvn = 1.20 x (pe + 1) |
N70/V180 | 2 x 1.4 mm | qvn = 1.20 x (pe + 1) |
N110/V220 | 2 x 1.6 mm | qvn = 1.95 x (pe + 1) |
N180/V250 | 2 x 2.0 mm | qvn = 2.55 x (pe + 1) |
Anforderungen Druckluft
| Überdruck | 6.0 … 14.0 bar |
Anforderungen an die Druckluftqualität siehe Druckluftreinheit.
Anforderungen Fadenbenetzungssystem
Wasserliefermenge
Abhängig vom Titer muss für die Benetzung des Fadens folgende Wasserliefermenge pro Fadenposition zur Verfügung stehen:
| … 500 dtex | 0.8 … 1.5 l/h |
| … 2000 dtex | 0.8 … 2.5 l/h |
| … 5000 dtex | 1.5 … 3.5 l/h |
Wasserqualität
Um eine Beschädigung oder Verkalkung der Düsen zu verhindern, muss das Wasser des Fadenbenetzungssystems gefiltert und enthärtet sein.
-
Max. Partikelgrösse: 1 µm
-
Wasserhärte: < 10 °dH*
* (10 °dH = 17.8 °fH, 12.5 °eH, 10 °aH)
