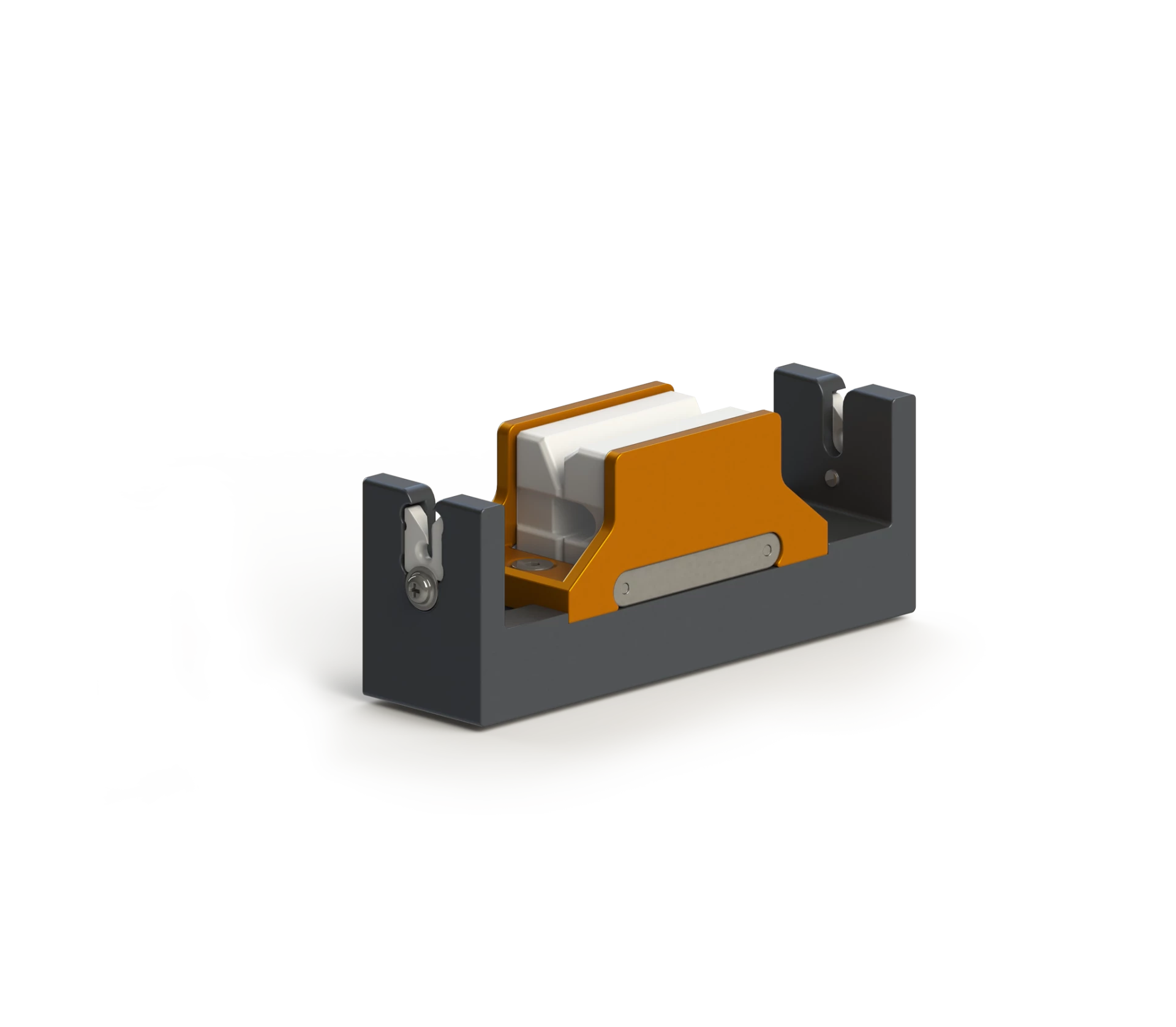

Der PolyJet-TG-2 bietet die Möglichkeit, unterschiedliche Düsentypen einfach auszuwechseln und somit rasch auf ändernde Markttrends zu reagieren. Das Sortiment deckt verschiedene Anforderungen an Verwirbelungscharakteristiken ab. Der universelle Halter ist langlebig und robust.
HEBERLEIN. POLYJET-TG-2 / POLYJET-TG-2 MIGRA.
Sortiment.
Serie HN
Der bewährte PolyJet-TG-2 HN sorgt für verbesserten Spulenaufbau an der Spinnmaschine und einen störungsfreien Spulenablauf im nachfolgenden Prozess.
Serie HN TopAir
Der zusätzliche Luftstrom des PolyJet-TG-2 HN TopAir bewirkt eine grosse Zahl gleichmässiger, fester Verwirbelungsstellen. Gleichzeitig wird der Luftverbrauch reduziert, da ein grösserer Titer verarbeitet werden kann. Alternativ wird bei geringerem Druck bereits eine optimale Leistung erzielt. Durch den zusätzliche Luftstrom ist eine sehr schonende Verwirbelung möglich.
Serie PP
Der PolyJet-TG-2 PP ermöglicht eine schonende Verwirbelung mit weichen Verwirbelungsstellen. Die Düse bietet eine besonders grosse Gleichmässigkeit bei niedrigem Luftdruck.
Serie Migra
Der PolyJet-TG-2 ermöglicht die effektive Migration der Spinnpräparation bis in den Garnkern.
Technische Daten.
Einsatzbereich
|
| Wichtiger Hinweis |
PolyJet-TG-2
| Typ | Titer in | Wickel- | Fadenspannung |
|---|---|---|---|
| Serie HN | |||
| HN251A/CN33 | 400 … 800 | … 5000 | 0.06 … 0.15 |
| HN321A/CN41 | 550 … 1200 | … 3000 | 0.06 … 0.15 |
| HN403A/CN52 | 1000 … 2500 | … 5000 | 0.06 … 0.15 |
| HN453A/CN63 | 1800 … 4000 | … 3000 | 0.06 … 0.15 |
| Serie HN TopAir | |||
| HN251A/CO33 | 400 … 1000 | … 5000 | 0.06 … 0.15 |
| HN321A/CO41 | 550 … 1500 | ~ 5000 | 0.06 … 0.15 |
| HN403A/CO52 | 1000 … 3000 | … 6000 | 0.06 … 0.15 |
| HN453A/CO63 | 1800 … 4500 | … 6000 | 0.06 … 0.15 |
| HN452A/CO62 | 2200 … 5500 | … 6000 | 0.06 … 0.15 |
| HN520A/CO65 | 3000 … 6500 | … 5000 | 0.06 … 0.15 |
| Serie PP | |||
| PP1000 | … 600 | … 4000 | 0.06 … 0.15 |
| PP1600 | … 900 | … 4000 | 0.06 … 0.15 |
| PP2400 | … 1500 | … 5000 | 0.06 … 0.15 |
| PP3500 | … 2500 | … 5000 | 0.06 … 0.15 |
| PP5000 | … 3500 | … 5000 | 0.06 … 0.15 |
PolyJet-TG- 2 Migra
| Glattgarne | ||
|---|---|---|
| Typ | Titer in der Düse [dtex] | Wickelgeschwindigkeit [m/min] |
| M320/CN52 | … 5500 | … 6500 |
| M400/CN62 | … 10000 | … 6500 |
| BCF-Garne | ||
|---|---|---|
| Typ | Titer in der Düse [dtex] | Wickelgeschwindigkeit [m/min] |
| M320/CN52 | … 8500 | … 5000 |
| M400/CN62 | … 16000 | … 3000 |
Luftverbrauch pro Faden
PolyJet-TG-2
| Typ | Durchmesser Luftkanal | Formel |
|---|---|---|
| Serie HN | ||
| HN251A/CN33 | 2.5 mm | qvn = 2.905 x (pe + 1) |
| HN321A/CN41 | 3.2 mm | qvn = 4.759 x (pe + 1) |
| HN403A/CN52 | 4.0 mm | qvn = 7.437 x (pe + 1) |
| HN453A/CN63 | 4.5 mm | qvn = 9.412 x (pe + 1) |
| Serie HN TopAir | ||
| HN251A/CO33 | 2.8 mm | qvn = 3.617 x (pe + 1) |
| HN321A/CO41 | 3.6 mm | qvn = 5.925 x (pe + 1) |
| HN403A/CO52 | 4.5 mm | qvn = 9.285 x (pe + 1) |
| HN453A/CO63 | 5.0 mm | qvn = 11.646 x (pe + 1) |
| HN452A/CO62 | 5.0 mm | qvn = 11.792 x (pe + 1) |
| HN520A/CO65 | 5.9 mm | qvn = 15.754 x (pe + 1) |
| Serie PP | ||
| PP1000 | 2.3 mm | qvn = 2.380 x (pe + 1) |
| PP1600 | 2.8 mm | qvn = 3.718 x (pe + 1) |
| PP2400 | 3.4 mm | qvn = 5.354 x (pe + 1) |
| PP3500 | 4.2 mm | qvn = 8.366 x (pe + 1) |
| PP5000 | 5.2 mm | qvn = 12.726 x (pe + 1) |
PolyJet-TG-2 Migra
| Typ | Durchmesser Luftkanal | Formel |
|---|---|---|
M320/CN52 | 3.2 mm | qvn = 4.759 x (pe + 1) |
M400/CN62 | 4.0 mm | qvn = 7.437 x (pe + 1) |
Anforderungen Druckluft
| Überdruck PolyJet-TG-2 | 1.5 … 8.0 bar |
| Überdruck PolyJet-TG-2 Migra | 0.5 … 2.0 bar |
Anforderungen an die Druckluftqualität siehe Druckluftreinheit.
