HEBERLEIN. POLYJET-SP-3.

Eigenschaften und Vorteile Sortiment Technische Daten
Drucken Zurück zur Produkt Übersicht

Eigenschaften und Vorteile.

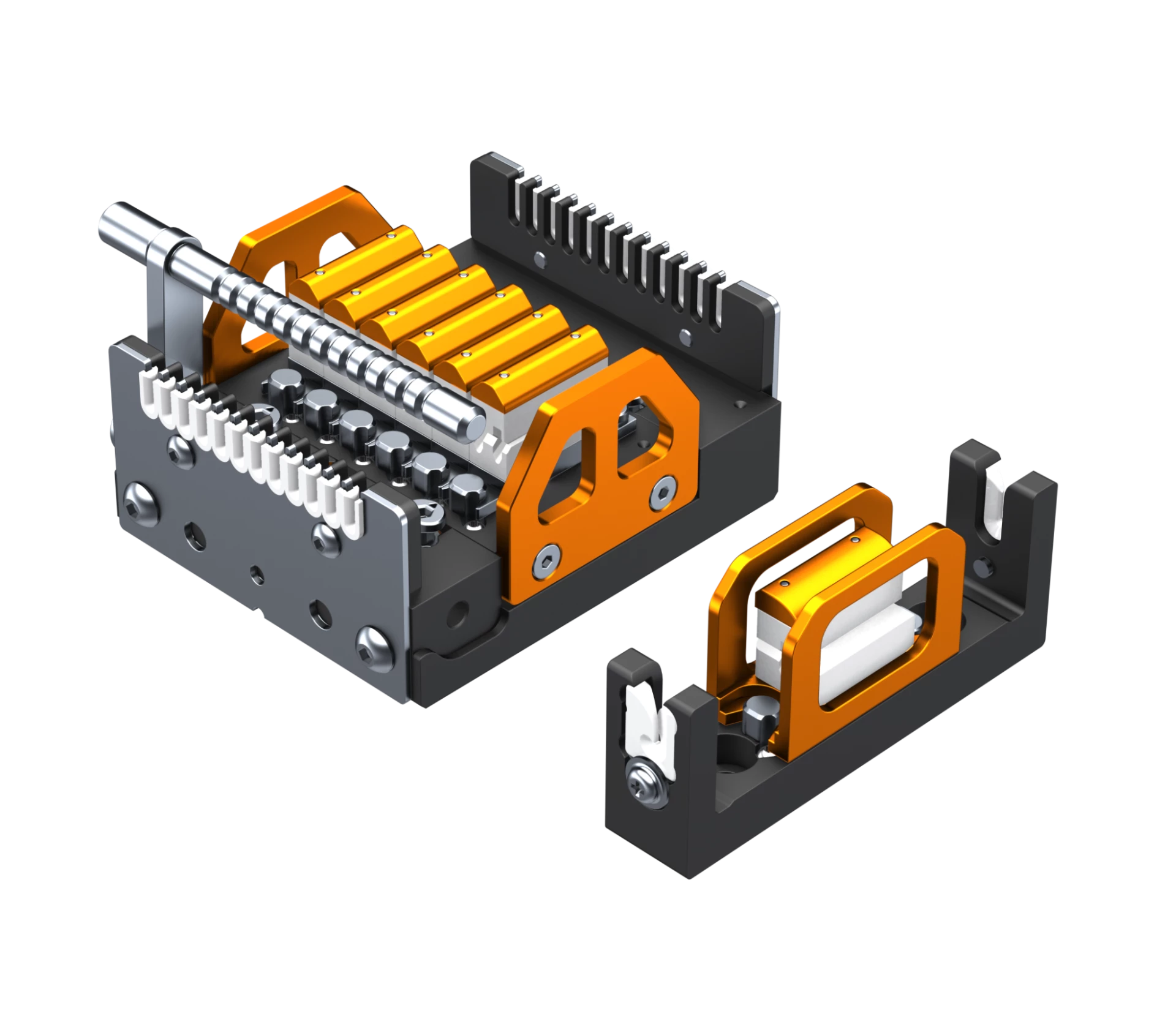

Die Luftverwirbelungsdüse PolyJet-SP-3 setzt neue Standards betreffend Handhabung und Prozesssicherheit. Das einzigartige Schnellbefestigungs-System ermöglicht die Demontage von Düsenpaketen mit nur einer einzigen 180°-Drehung.

Auf Anfrage sind verschiedene Varianten für 1, 2, 4, 6, 8, 10, 12, 16, 20, 24 oder 32 Fäden erhältlich. Abhängig vom Düsentyp sind Mehrfachdüsen mit Fadenabständen von 4, 6, 8, 10 oder 12 mm möglich.

Sortiment.

Serie HP

Ermöglicht bei reduziertem Luftverbrauch eine höhere Verwirbelungsleistung als die Serie HN. Die Düse ist geeignet für alle textilen Multifilamentgarne.

Serie HN

Ideal für das Fachen oder POY-Prozesse. Anbaulösungen sowohl für Orka als auch WINGS verfügbar.

Technische Daten.

Einsatzbereich

Typ

Titer in
der Düse
[dtex]

Wickel-
geschwindigkeit
[m/min]

Fadenspannung
nach der Düse
[cN/dtex]

Serie HP

HP090A/WP01

… 55

… 6000

0.1 … 0.25

HP113A/WP10

… 95

… 6000

0.1 … 0.25

HP122A/WP10

… 95

… 6000

0.1 … 0.25

HP134A/WP20

55 … 167

… 6000

0.1 … 0.25

HP142A/WP20

55 … 167

… 6000

0.1 … 0.25

HP165A/WP30

110 … 300

… 6000

0.1 … 0.25

HP203A/WP40

220 … 420

… 6000

0.1 … 0.25

HP252A/WP50

400 … 800

… 6000

0.1 … 0.25

Serie HN

HN112A/CN15

… 78

… 6000

0.1 … 0.25

HN121A/CN15

… 78

… 6000

0.1 … 0.25

HN133A/CN14

33 … 110

… 6000

0.1 … 0.25

HN132A/CN14

33 … 220

… 5000

0.1 … 0.25

HN141A/CN14

33 … 110

… 6000

0.1 … 0.25

HN163A/CN26

110 … 330

… 6000

0.1 … 0.25

HN164A/CN28

33 … 167

… 6000

0.1 … 0.25

HN202A/CN27

330 … 550

… 6000

0.1 … 0.25

HN251A/CN33

400 … 800

… 6000

0.1 … 0.25

Alle Angaben sind unverbindliche Richtwerte.

Luftverbrauch

Typ

Durchmesser Luftkanal

Formel

Serie HP

HP090A/WP01

0.9 mm

qvn = 0.376 x (pe + 1)

HP113A/WP10

1.1 mm

qvn = 0.562 x (pe + 1)

HP122A/WP10

1.2 mm

qvn = 0.669 x (pe + 1)

HP134A/WP20

1.3 mm

qvn = 0.786 x (pe + 1)

HP142A/WP20

1.4 mm

qvn = 0.911 x (pe + 1)

HP165A/WP30

1.6 mm

qvn = 1.190 x (pe + 1)

HP203A/WP40

2.0 mm

qvn = 1.859 x (pe + 1)

HP252A/WP50

2.5 mm

qvn = 2.905 x (pe + 1)

Serie HN

HN112A/CN15

1.1 mm

qvn = 0.562 x (pe + 1)

HN121A/CN15

1.2 mm

qvn = 0.669 x (pe + 1)

HN132A/CN14, HN133A/CN14

1.3 mm

qvn = 0.786 x (pe + 1)

HN141A/CN14

1.4 mm

qvn = 0.911 x (pe + 1)

HN163A/CN26, HN164A/CN28

1.6 mm

qvn = 1.190 x (pe + 1)

HN202A/CN27

2.0 mm

qvn = 1.859 x (pe + 1)

HN251A/CN33

2.5 mm

qvn = 2.905 x (pe + 1)
pe = Überdruck [bar]qvn = Luftverbrauch pro Faden [m3/h] (Standardbedingungen nach DIN1343)

Anforderungen Druckluft

Überdruck

1.5 … 6.0 bar

Anforderungen an die Druckluftqualität siehe Druckluftreinheit.
